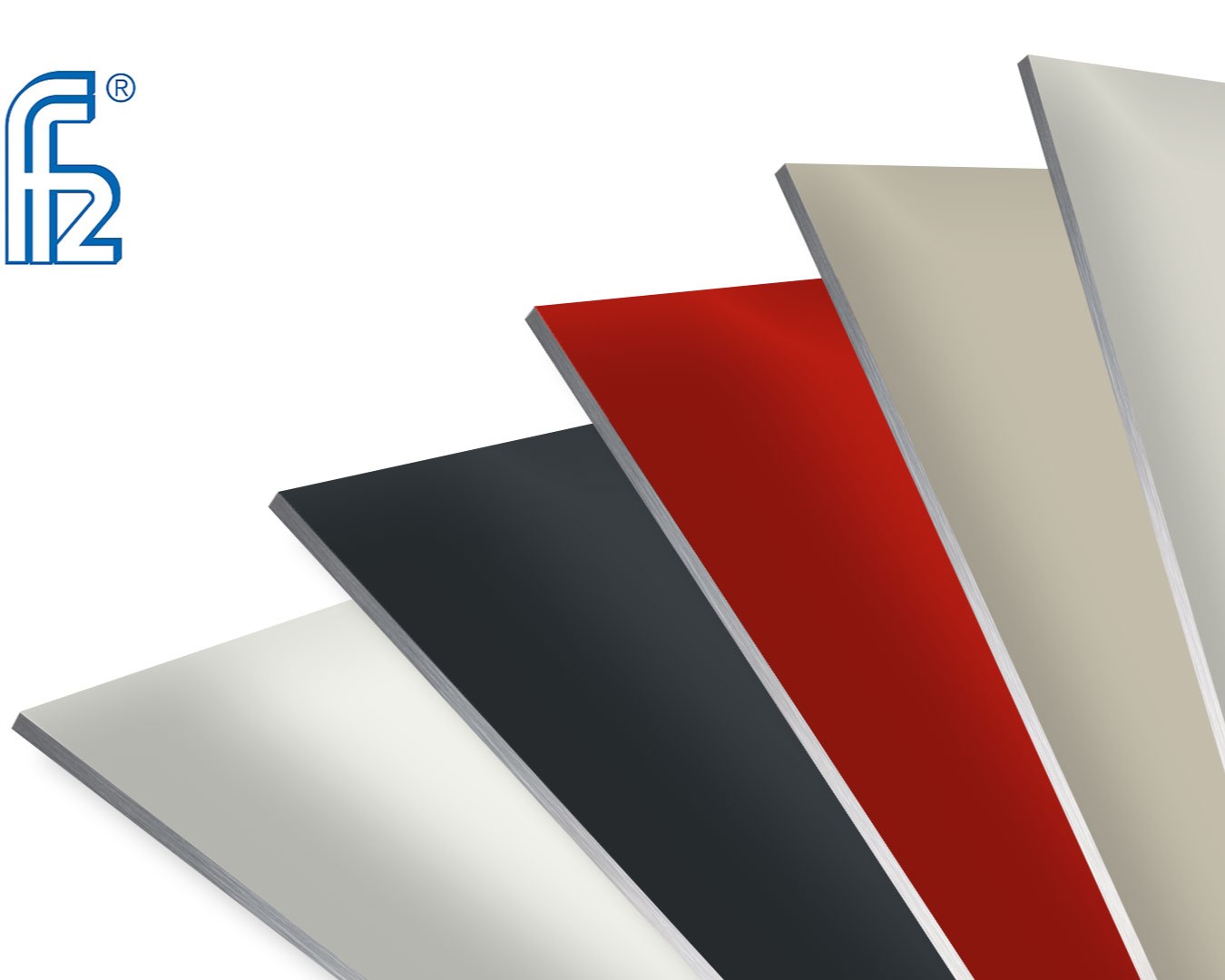

FF2 bandbeschichtete Fassadentafeln
Brillante Farben. UV-beständig. Langlebig. Nachhaltig.
FF2® ist die Premium-Fassadentafel aus lackiertem Aluminium, die Optik mit Sicherheit (A1 - nicht brennbar) und Nachhaltigkeit verbindet. Die hochwertige, UV-beständige Einbrennlackierung erfüllt die höchste Klassifizierung Ruv-4 (DIN EN 1396) und steht für langanhaltende Farbbrillanz. Gleichzeitig überzeugt FF2® auch ökologisch: Die besonders langlebige Oberfläche reduziert Wartungs- und verlängert Erneuerungszyklen, und dank der innovativen Legierungstechnologie erreicht FF2® mit nur 2 mm Materialdicke die gleiche Spannweite wie herkömmliche 3 mm-Fassadenbleche aus AlMg1 (EN-AW 5005). Das bedeutet: 1/3 weniger Ressourceneinsatz mit FF2®. Selbstverständlich ist FF2® vollständig recycelbar - immer und immer wieder.
Lagersortiment
Oberflächen
Die FF2® Beschichtung: UV-beständig und schmutzabweisend
FF2® Farbaluminium wird im Bandbeschichtungsverfahren (Coil-Coating) mit hochwertigen Nasslacken nach der höchsten Klassifizierung RUV-4 beschichtet. Diese Kombination aus Beschichtungssystem und -verfahren sorgt bei FF2® für eine langlebige, brillante Farbwirkung, die sich weltweit bei unterschiedlichsten Witterungsbedingungen bewährt hat. Die FF2® Hochleistungslacke empfehlen sich durch ihre Farbtonbeständigkeit besonders für großflächige Fassaden und weisen folgende Vorteile auf:
- FF2® ist UV-beständig nach Ruv-4 (DIN EN 1396): höchste Klassifizierung für langanhaltende Farb- und Glanzstabilität
- FF2® ist PFAS-frei
- FF2® ist schmutzabweisend und leicht zu reinigen
- FF2® ist verformbar und kantfähig, ohne zu reißen - Mindestbiegeradius 2,5T
- Ressourcenschonende Bandbeschichtung, umweltneutrale Lacke
- 10 Farben sind ab Lager verfügbar
- Projektbezogen fast unbegrenzte Farbwahl
Die FF2® Farbwelt reicht von dezenten Metallicfarben bis zu lebendigen Akzentfarben – für Architektur mit Charakter und Persönlichkeit.
Die FF2® Lagerfarben

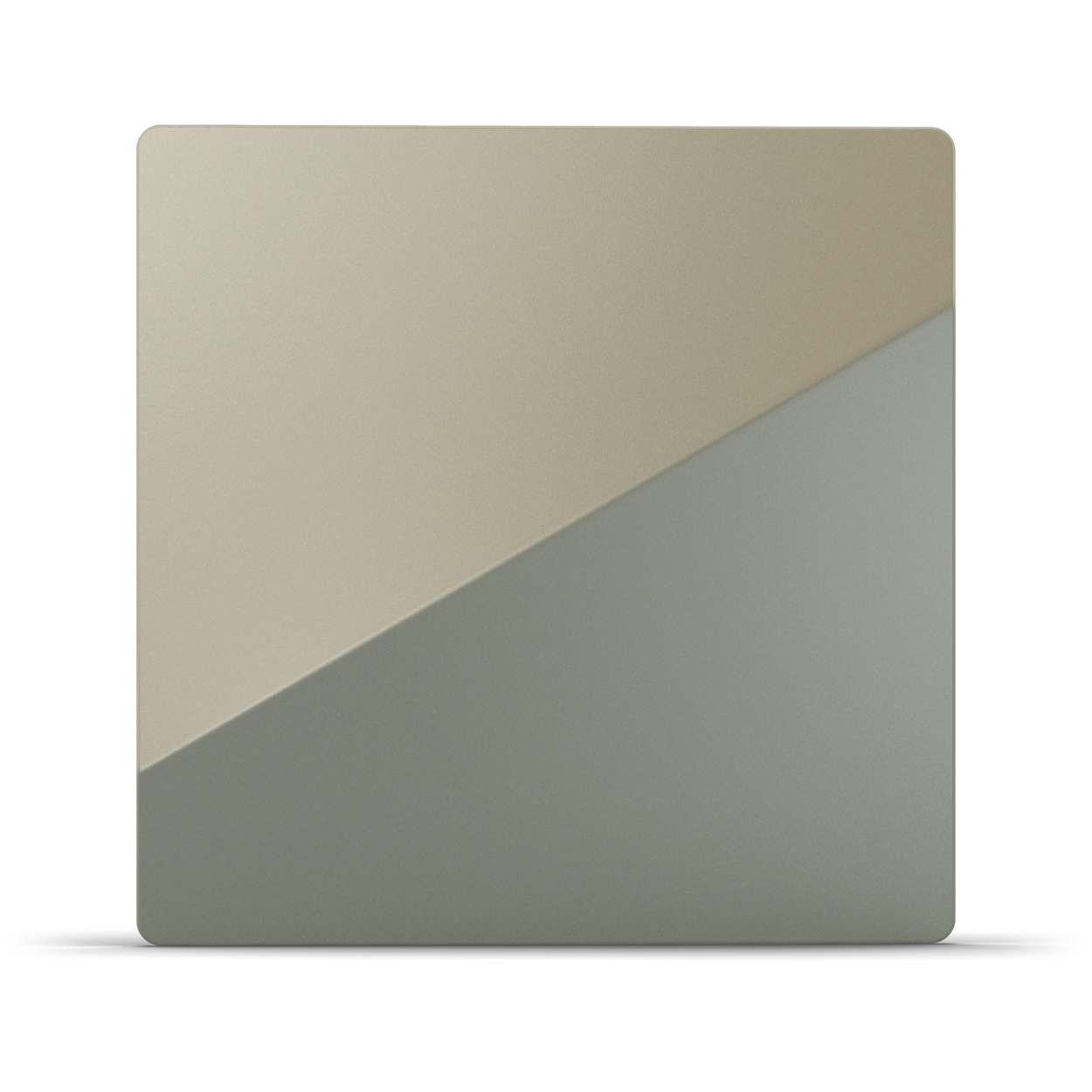

Anodized Look E6C31

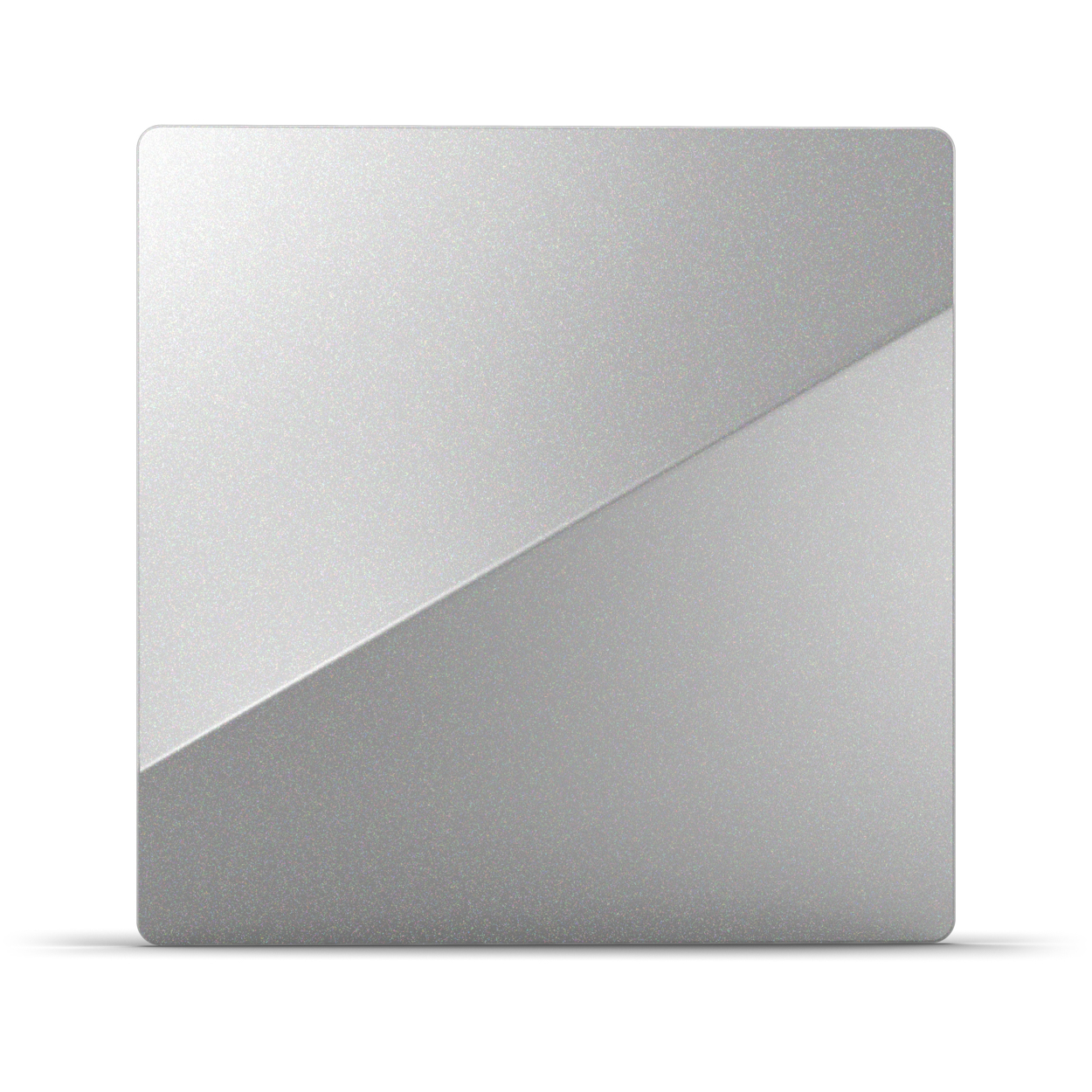

Sunrise Silver (RAL 9006)

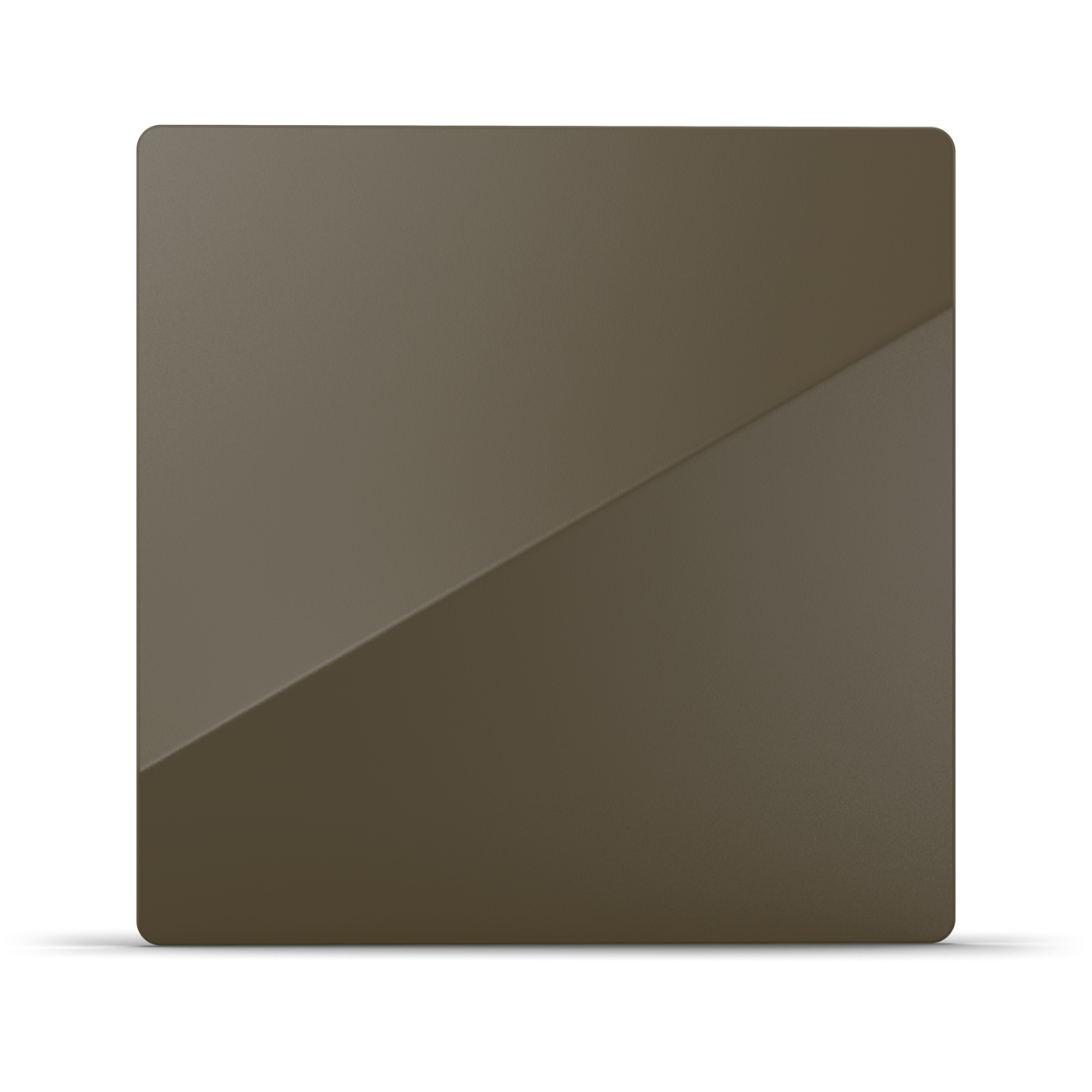

Eloxaloptik E6C33

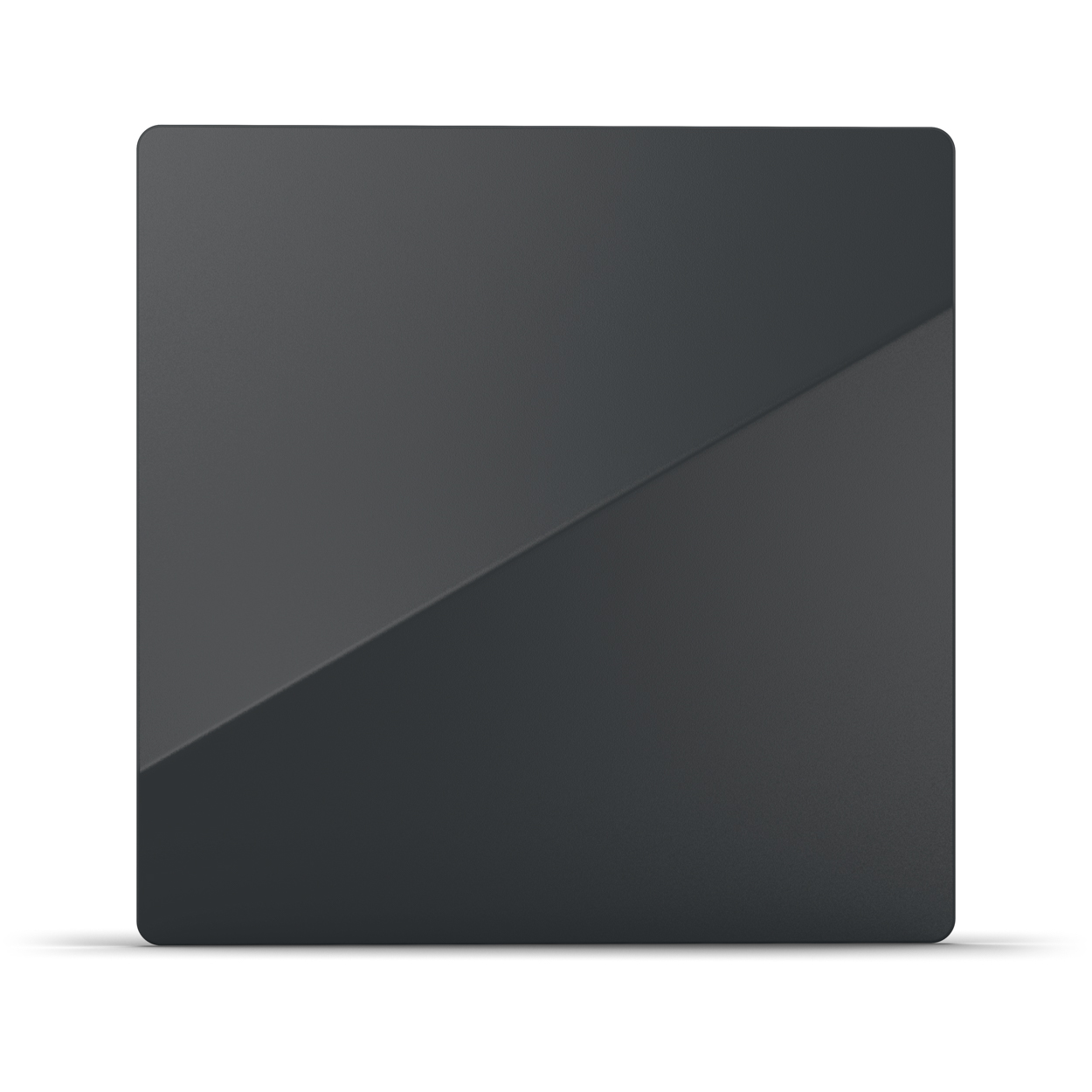

Anthrazitgrau (RAL 7016)
Reinweiß (RAL 9010)
Verkehrsweiß (RAL 9016)

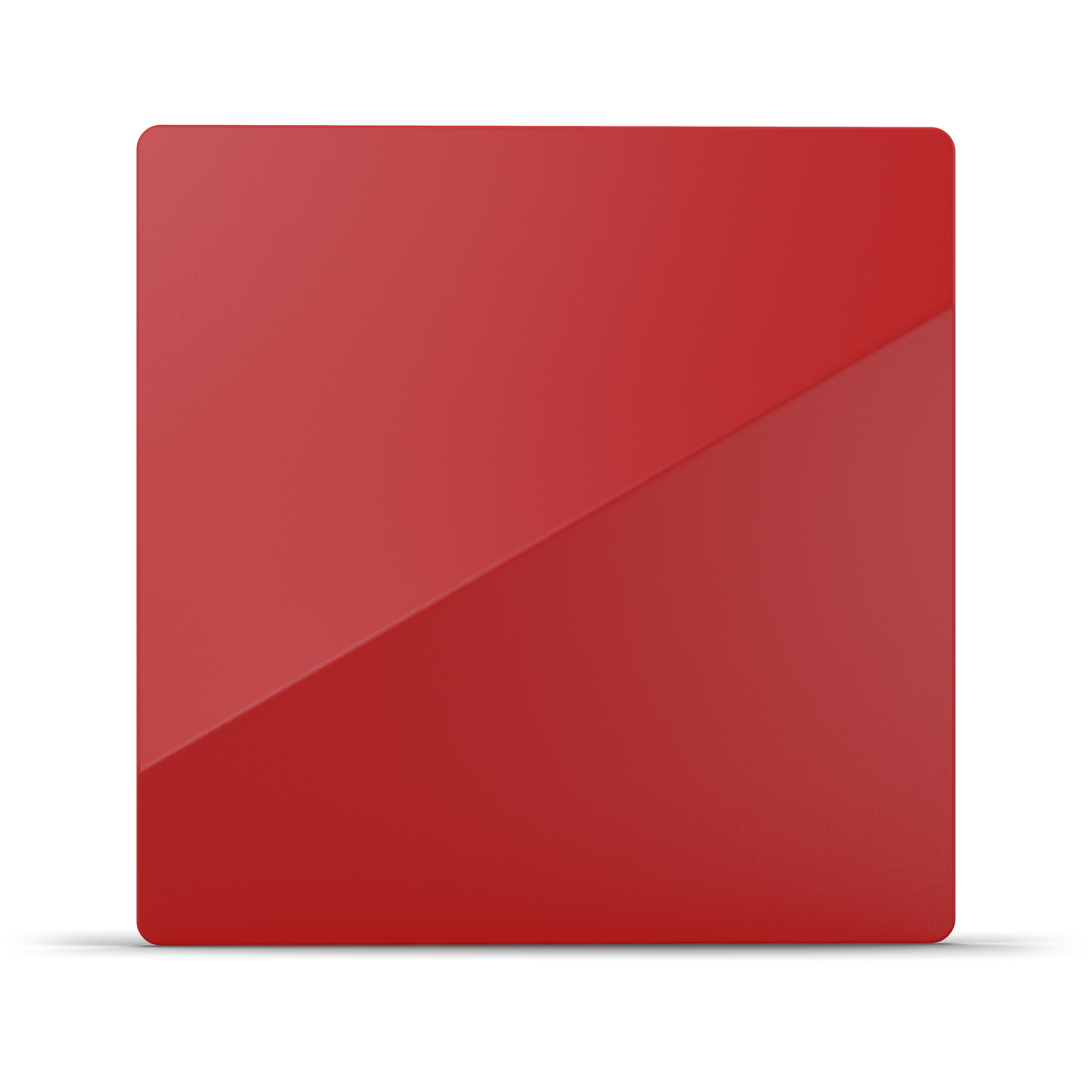

Verkehrsrot (RAL 3020)

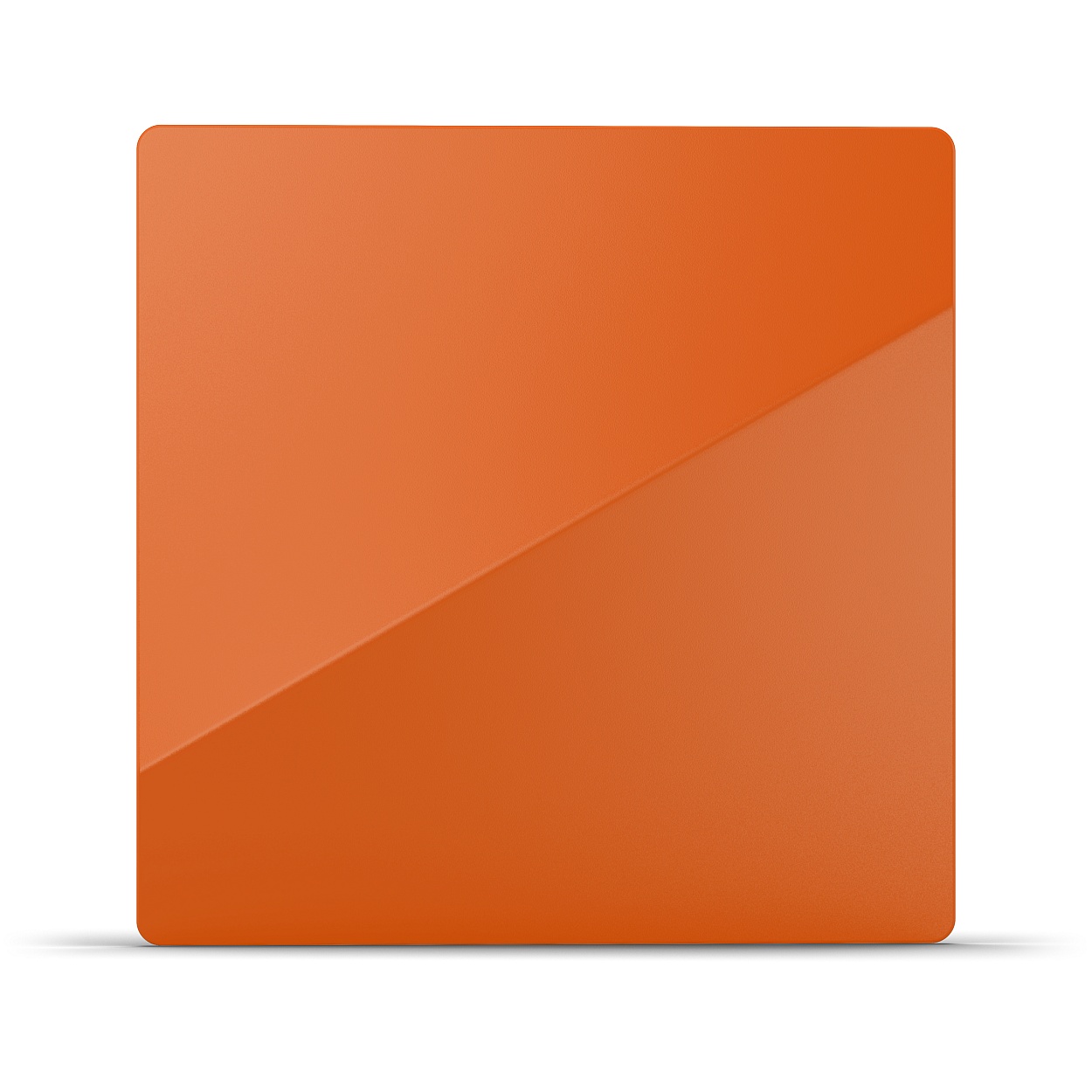

Mirabellenorange (RAL 2008)

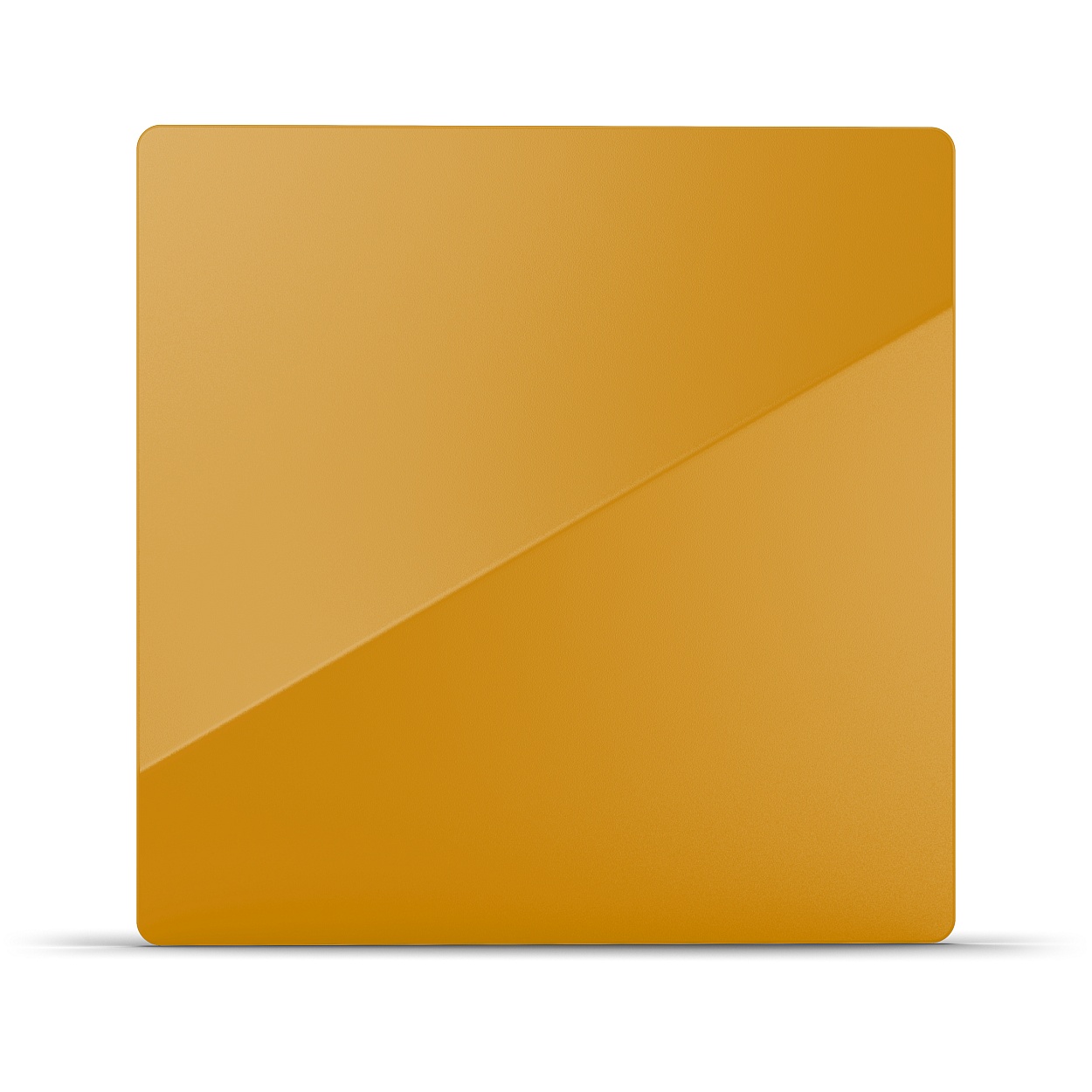

Chromgelb (RAL 1007)
Klarlack abwitternd
Aluminium
Um an verschiedenen Gebäudetypen hohe Windlasten sicher aufzunehmen, wird für FF2® ein spezielles Aluminium eingesetzt. Dafür hat Novelis die Festigkeitswerte der Basislegierung AlMg3 (EN-AW 5754) weiterentwickelt und auf die speziellen Anforderungen der hinterlüfteten Fassade optimiert. Damit lassen sich mit FF2® deutlich höhere Spannweiten realisieren als mit anderen Blechen in 2 mm Dicke. In der Praxis können mit FF2® somit größere Aluminium-Fassadenelemente ausgeführt bzw. Einsparungen bei der Unterkonstruktion erreicht werden. Mit dieser Besonderheit ist FF2® auch für viele Fassaden einsetzbar, für die ein herkömmliches AlMg1 (EN-AW 5005) Blech in 3 mm Dicke angedacht ist. Das spart 1 mm Material pro Quadratmeter, also 2,7 kg Aluminium/m² – bei einer Fassade von 2.000 m² entspricht das 5,4 Tonnen eingespartem Aluminium.
Das FF2® Trägermaterial auf einen Blick:
- Speziell für die Fassade entwickelt
- Hohe Festigkeit bei geringem Gewicht (5,4 kg/m²)
- Recyclinglegierung mit ca. 80% Recyclinganteil
- FF2® ist sonderplan und spannungsarm
- FF2® ist seewasserbeständig
- FF2® ist korrosionsbeständig
- FF2® ist nicht brennbar (Baustoffklasse A1)

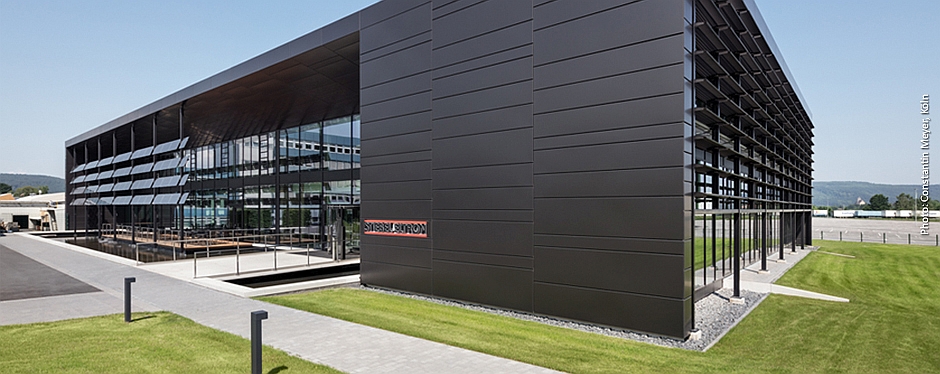

Nachhaltigkeit
FF2® steht für Aluminium in seiner nachhaltigsten Form. Durch die Kombination aus Recyclinglegierung, reduzierter Materialstärke und außergewöhnlich langlebiger Beschichtung leistet FF2® einen messbaren Beitrag zur Ressourcenschonung. Die hohe Beständigkeit reduziert Wartungsaufwand, verlängert Lebenszyklen und trägt so entscheidend zu einer positiven Ökobilanz bei.
Damit erfüllt FF2® wesentliche Kriterien für nachhaltiges Bauen nach internationalen Standards wie DGNB, LEED oder BREEAM – und ist zugleich ein Statement für Qualität, Dauerhaftigkeit und Verantwortung im modernen Fassadenbau.
Referenzen
FF2® eignet sich für nahezu alle Anwendungen im Fassadenbau:
- Kassetten-, Paneel- und Glattblechfassaden sowie Kantkonstruktionen
- Brüstungen, Dachuntersichten und Attiken, Leibungen und Fensterbänke
- Motivlochungen
Seit Jahrzehnten wird FF2® weltweit in anspruchsvollen Architekturprojekten eingesetzt – von Verwaltungsgebäuden und Flughäfen bis zu Bildungs- und Kulturzentren. Architekten und Planer schätzen die Farbstabilität, Präzision und Langlebigkeit des Materials ebenso wie seine gestalterische Freiheit.
Deutschland

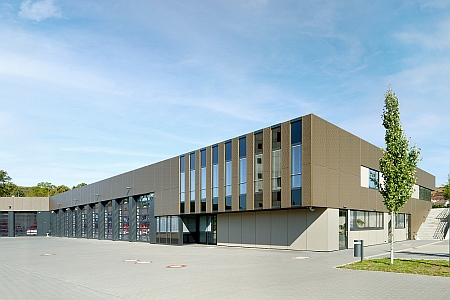

Alzey, Feuerwache

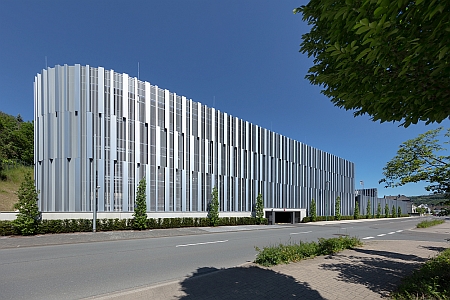

Attendorn, Viega

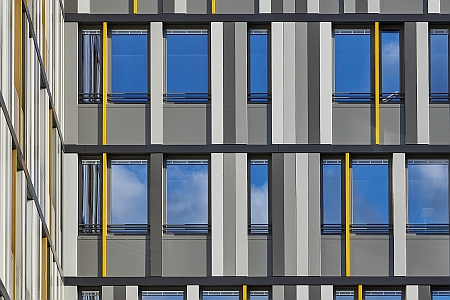

Berlin, Euref

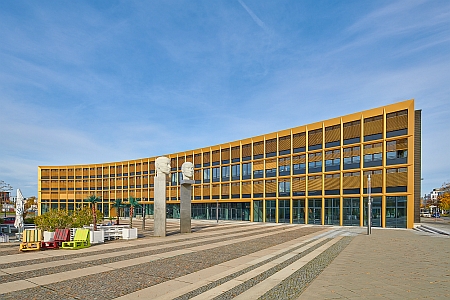

Berlin, Europa-Center

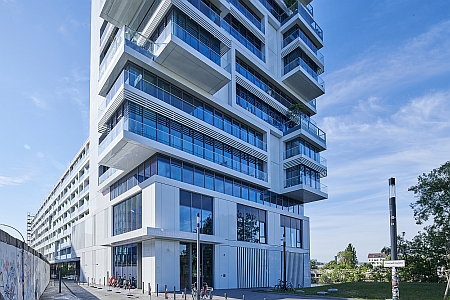

Berlin, Living Levels

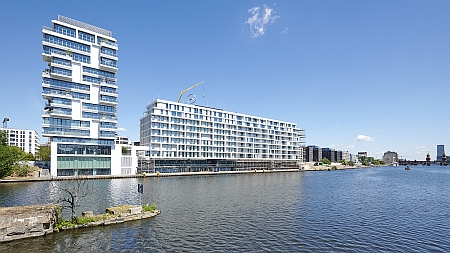

Berlin, Pier

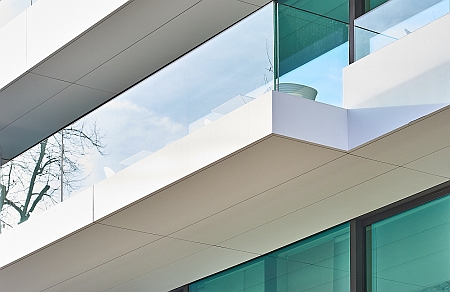

Berlin, Schlüterstraße

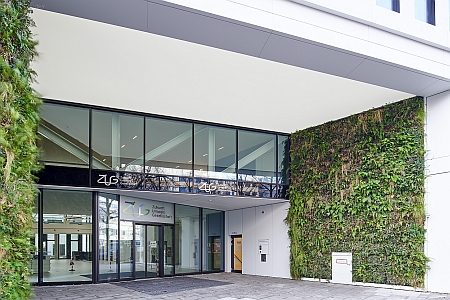

Berlin, Z-U-G

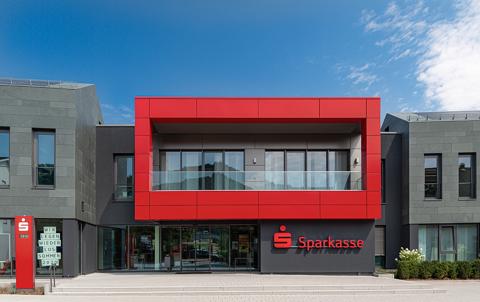

Biedenkopf Sparkasse

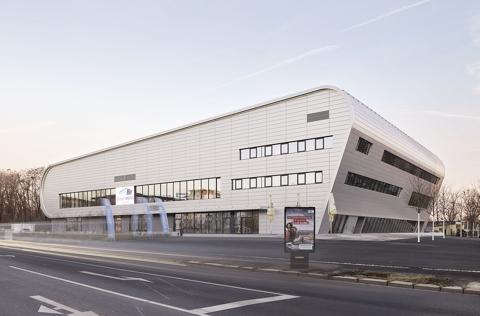

Dresden, Ballsportarena

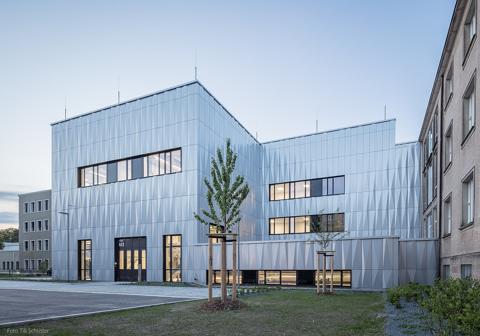

Dresden, Institut für Energietechnik Highlight

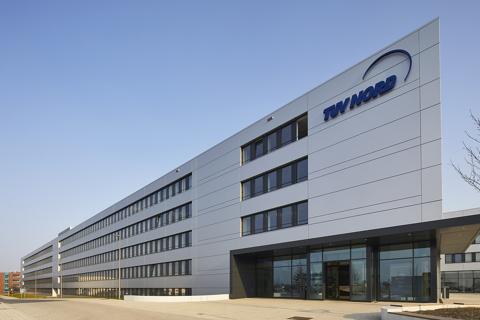

Essen, TÜV Nord

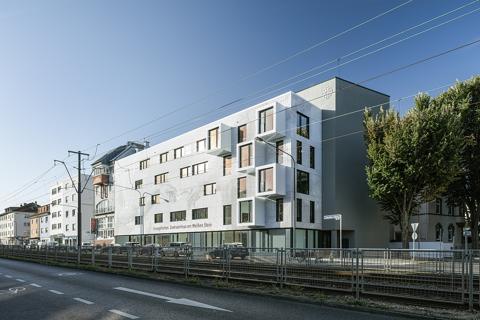

Frankfurt, Haus am Weißen Stein

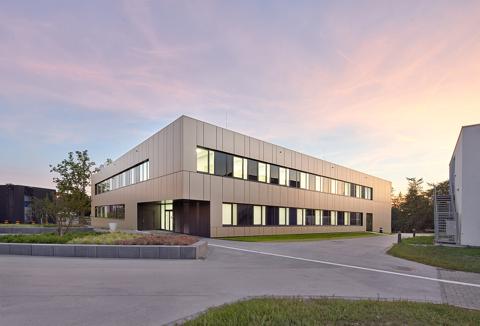

Gießen, CIGL

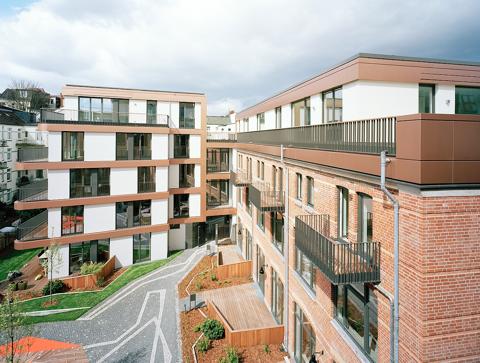

Hamburg, Quality Street

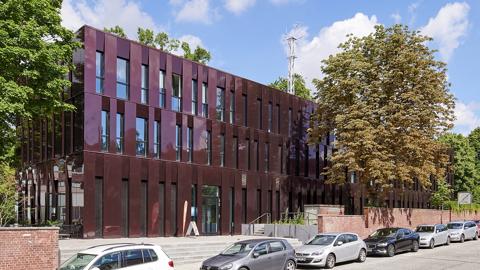

Hamburg, Zentrum für Studium & Promotion Highlight

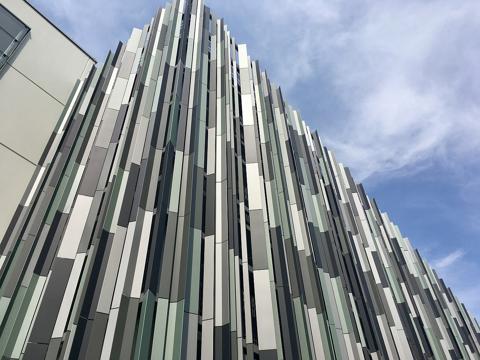

Herford, Klinikum

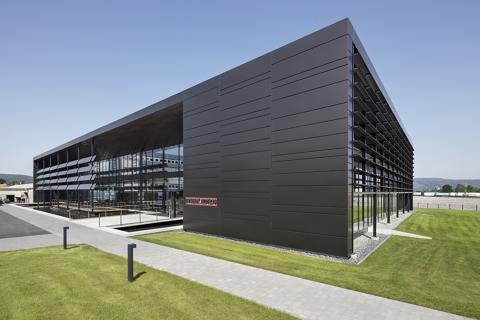

Holzminden, Energy Campus

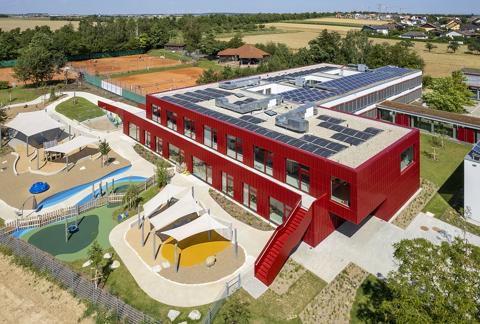

Kürnach, Grundschule

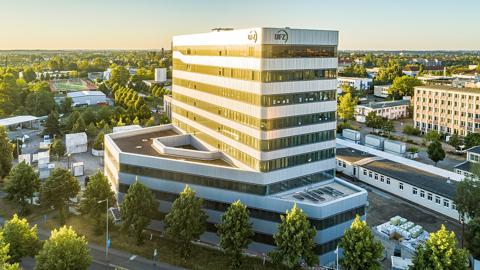

Leipzig, Helmholtzzentrum

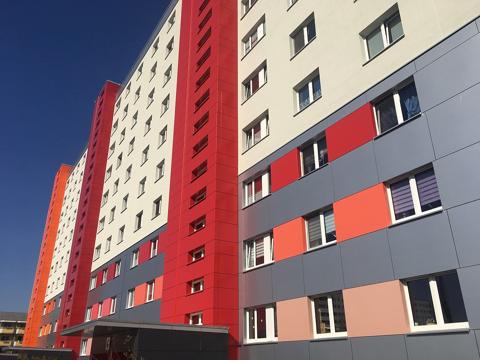

Magdeburg, Die Stadtfelder

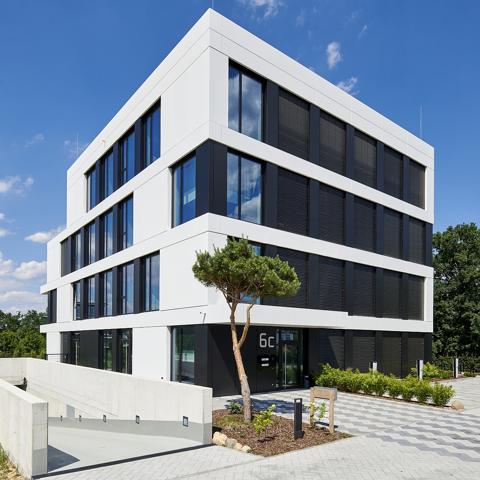

Potsdam, Loft

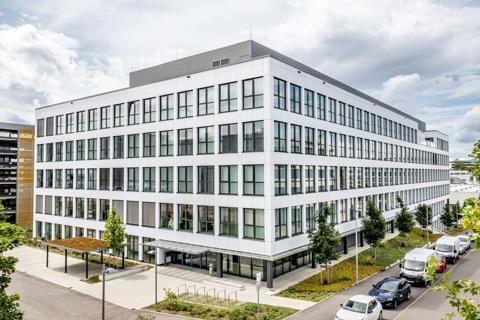

Stuttgart, Dibag

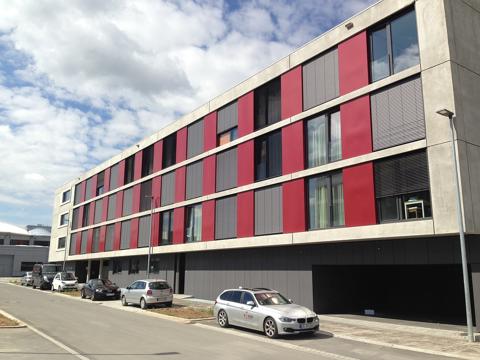

Würzburg, Hubland
Ausland
Dänemark, Helsingor, Maritimes Museum
Dänemark, Kopenhagen, Krimsvej
Dänemark, Kopenhagen, Parkhaus Orestad
Dänemark, Middelfart, Sparkasse
Frankreich, Paris, Théâtre-Sénart
Niederlande, Almere, The Wave

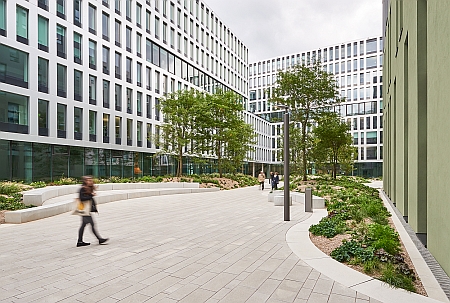

Wien, Viertel 2 Plus Highlight
Portugal, Beloura, Villa
Südafrika, Johannesburg, Alice Lane
Südafrika, Johannesburg, Mall of Africa
Südafrika, Johannesburg, Sandton City
Spezifikation
| Legierung | Novelis WG-53S |
|---|---|
| Zustand | H42 |
| Zugfestigkeit Rm |
220-260 MPa |
| Streckgrenze Rp0,2 |
165-215 MPa |
| Bruchdehnung A50 | >9 % |
| zul. Spannung | 96 MPa nach DIN 4113 |
| Wärmeausdehnung | 0,024 mm/m/°K |
| Elastizitätsmodul | 70.000 MPa |
| Zulassung | CE-Kennzeichen nach EU-Bauproduktenverordnung 305/2011 |
| Beschichtungssystem | Flüssig-Einbrennlackierung (Coil Coating) |
|---|---|
| Lacksysteme | Nach RUV-4-Klassifizierung (EN 1396) |
| Glanzgrad | von 2 (matt) bis 80 (Hochglanz) Einheiten |
| Lackdicke | Unifarben ca. 25µm, Metallics und Sonderfarben ca. 45 µm |
| Schutzfolie |
Vorderseite, 6 Monate UV-beständig |
| Rückseite | Klebeprimer, Laufrichtungssymbol, Identifikationsnr. |
| Standardfarben | 10 (plus Saisonlager in wechselnder Bestückung) |
| Sonderfarben | Projektbezogen fast unbegrenzte Auswahl |
| Besonderheit | Korrosionsbeständig auch in Seenähe |
Kleben
Beim Kleben von FF2® Fassadenelementen werden zwei Anwendungsfälle unterschieden: Das tragende Verkleben ohne zusätzliche mechanische Sicherung sowie das rückseitige Einkleben von Aussteifungen. Verschiedene Anwendungen also, die unterschiedliche Anforderungen an den Klebstoff und das ausführende Fachpersonal stellen. Wichtig für beide Anwendungen ist, die Parameter des Klebstoffs einzuhalten:
- Die Lufttemperatur darf während des Verklebens die Werte von +5°C nicht unter- und +35°C nicht überschreiten
- Die Temperatur der Bauteile muss 5°C höher sein als die Taupunkttemperatur der Luft
- Die Luftfeuchtigkeit darf nicht über 75% für tragende Verklebungen liegen, bei einigen Klebern für die Aussteifungen sind bis zu 90% zulässig
- Die Lufttemperatur darf 5 Stunden nach dem Verkleben nicht auf unter +5°C fallen, da der Kleber sonst nicht richtig mit der Tafel oder der Unterkonstruktion abbindet
Hierbei handelt es sich um eine kraftschlüssige Klebeverbindung zur Befestigung von bestimmten, allgemein bauaufsichtlich zugelassenen oder genormten Fassadenplatten auf Unterkonstruktionsprofilen aus Aluminium für vorgehängte, hinterlüftete Fassaden. Bei Novelis FF2® handelt es sich um eine zugelassene Fassadentafel, welche u.a. durch den besonderen, in der Zulassung hinterlegten Rückseitenlack auf Epoxy-Harz-Basis spezifiziert ist.
Die Unterkonstruktionsprofile sind bei einer tragenden Verklebung so anzuordnen, dass keine Feuchtigkeit im Bereich der Verklebung stehen kann. Dies entspricht in der Regel einer vertikalen Anordnung. Diagonale Verklebungen sind theoretisch ebenfalls möglich, bei horizontalen Verklebungen von Glattblechfassaden sollte die Konstruktion mit dem zuständigen Statiker besprochen werden.
Die Klebeverbindung besteht aus einem 3 mm dicken Distanz-Klebeband und einem Klebstoff auf PUR- oder MS-Polymerbasis. Durch die tragenden Eigenschaften des Klebstoffs gilt für tragend geklebte Fassaden die Baustoffklasse "normal entflammbar", selbst wenn die Novelis FF2® Fassadentafel als Bekleidungselement der Baustoffklasse "A1: nicht brennbar" entspricht.
Die maximale Einbauhöhe für tragende Verklebungen ergibt sich aus der Baustoffklasse und der damit zulässigen Einbaulage entsprechend der Landesbauordnungen. In Deutschland ist dies in der Regel das Erreichen der Hochhausgrenze, bei denen der Fußboden mindestens eines Aufenthaltsraumes mehr als 22 m über der festgelegten Geländeoberfläche liegt.
Fachbetriebe, welche eine tragende Verklebung ausführen möchten, müssen hierzu einen Eignungsnachweis bei einer bauaufsichtlich anerkannten Prüfstelle erbringen. Hierzu ist eine Musterverklebung von zugelassenen Fassadentafeln (Novelis FF2®) auf einer Aluminium-Unterkonstruktion erforderlich. Der Eignungsnachweis wird für 5 Jahre erteilt und kann danach jeweils um weitere 5 Jahre verlängert werden, wenn die verantwortlichen Fachkräfte im zurückliegenden Zeitraum mehrere Verklebungen durchgeführt haben. Wenn keine Klebungen durchgeführt wurden, sind die Eignungsversuche zu wiederholen.
Die Verklebung ist mit Chargennummer des Klebstoffes, Lufttemperatur und -feuchtigkeit für das Projekt zu dokumentieren. Ein vom Auftragnehmer ausgefülltes und unterschriebenes Formblatt ist dem Bauherren als Übereinstimmungsnachweis zu übergeben.
Zugelassene Klebesysteme für Novelis FF2® Fassadentafeln sind:
- SikaTack Panel, Zulassungsnr. Z-10.8-408, Anlage 13
- Innotec Project, Zulassungsnr. Z-10.8-483, Anlage 7
- DOWSil Panelfix 896 (Zulassung beantragt)
Die Montageanleitungen der Hersteller sind zu beachten.
Beim rückseitigen Einkleben von Aussteifungen handelt es sich um gegebenenfalls notwendige eingeklebte Hilfskonstruktionen in Kassetten, Paneelen und Sonderkonstruktionen aus Novelis FF2®. Diese dienen in der Regel dazu, mögliche Belastungen im Deckblech des Fassadenelementes unter Windlast zu reduzieren.
Aussteifungen sollen quer zur Hauptachse des Elements (parallel zur kurzen Elementkante) in das Fassadenelement eingeklebt werden.
Die Aussteifungen können aus Novelis FF2® (z.B. Schnittresten) oder stranggepressten Aluminiumprofilen aus EN AW 6060 oder 6063 bestehen. Bei Verwendung von Schnittresten aus Novelis FF2® ist immer "Rückseite auf Rückseite" zu kleben, stranggepresste Profile sind ggfs. zu primern.
Bei stehenden Fassadenelementen sind die Aussteifungen in der Regel als horizontales L-, U- oder Omega-Profil auszuführen.
Bei liegenden Fassadenelementen kann es ggfs. erforderlich sein, die Aussteifungen mit Agraffen auszuführen, welche in eine entsprechende Unterkonstruktion eingehängt werden können.
Generell ist zu beachten, dass überall dort, wo eine Aussteifung eingeklebt wird, auch eine Lastabtragung in die Unterkonstruktion erforderlich ist, sodass es nicht zu Spannungsspitzen in den Querrändern der Fassadenelemente kommt.
Die technische Anwendung der Aussteifung wurde vom Institut für Baustoffkunde und Materialprüfung der Universität Hannover geprüft, eine Zulassung ist nicht erforderlich.
Da es sich bei den Aussteifungen um Hilfskonstruktionen handelt, welche keine tragenden Eigenschaften besitzen, handelt es sich um untergeordnete Bauteile welche die Baustoffklasse der Fassade nicht beeinträchtigen.
Das Einkleben von Aussteifungen bei Novelis FF2® Fassadentafeln kann mit folgenden Klebesystemen durchgeführt werden:
- SikaTack Panel
- SikaFlex 11FC
- SikaBond T2
- Innotec Project
- Mebenit PC200
- Tesa ACXPlus
- 3M VHB Klebeband
Die Montageanleitungen der Hersteller sind zu beachten.
Stand: 08/2018
